Đặc trưng

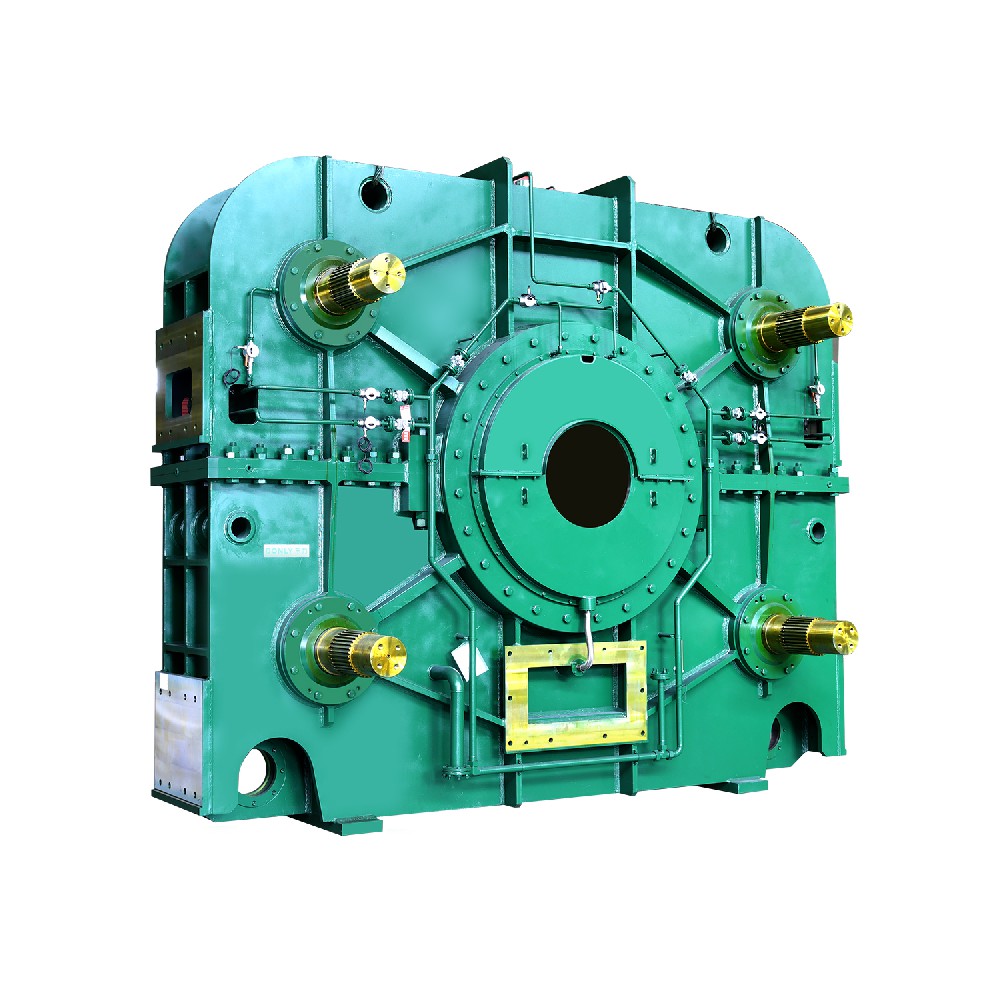

• Sản phẩm được thiết kế đặc biệt để treo thiết bị nghiêng bộ chuyển đổi oxy.

• Bộ truyền động là một bộ truyền động bánh răng trụ hàn đơn, được dẫn động bởi bốn bộ truyền động bánh răng sơ cấp. Các bánh răng lớn được hàn có bề mặt răng trung bình và cứng.

• Bánh răng được chế tạo từ thép hợp kim chất lượng cao với quy trình thấm cacbon và tôi cứng. Độ cứng bề mặt răng đạt HBS269-321. Độ chính xác của bánh răng có thể đạt cấp 7 (GB10095-2001).

• Bộ truyền động có ưu điểm lắp đặt và bảo trì thuận tiện, đặc biệt phù hợp với các lò chuyển đổi thép công nghiệp cỡ lớn. Bộ giảm tốc được treo trên trục ổ bi, và có bốn bộ giảm tốc sơ cấp được treo. Động cơ được lắp đặt trên bộ truyền động thứ cấp, và được treo trên bộ truyền động sơ cấp để truyền công suất.

• Khi nhiệt độ môi trường làm việc thấp hơn 0°C, dầu bôi trơn phải được làm nóng đến 0°C trước khi khởi động. Khi nhiệt độ môi trường làm việc cao hơn +45°C, phải thực hiện các biện pháp cách nhiệt và làm mát.

• Vỏ máy sử dụng cấu trúc nằm ngang và tách rời, dễ sản xuất và bảo trì, đồng thời có vẻ ngoài đẹp mắt. Vỏ máy được chế tạo bằng phương pháp hàn và được ủ sau khi hàn. Vỏ máy sẽ được xử lý lão hóa để loại bỏ ứng suất dư sau khi gia công thô. Do đó, vỏ máy hầu như không bị biến dạng.

• Hệ thống bôi trơn hộp số sử dụng phương pháp bôi trơn cưỡng bức bằng dầu loãng.

Thông số kỹ thuật

Loại: 80 tấn - 200 tấn

Tốc độ đầu vào: ≤20 vòng/phút

Tỷ lệ: 5,773 ~ 9,059

Nhiệt độ môi trường: -45°C ~ +45°C

Hướng chạy: hai chiều

Lĩnh vực ứng dụng

Sản phẩm này là một hộp số được thiết kế đặc biệt cho các thiết bị nghiêng treo hoàn toàn được sử dụng trong bộ chuyển đổi oxy.
