Đặc trưng

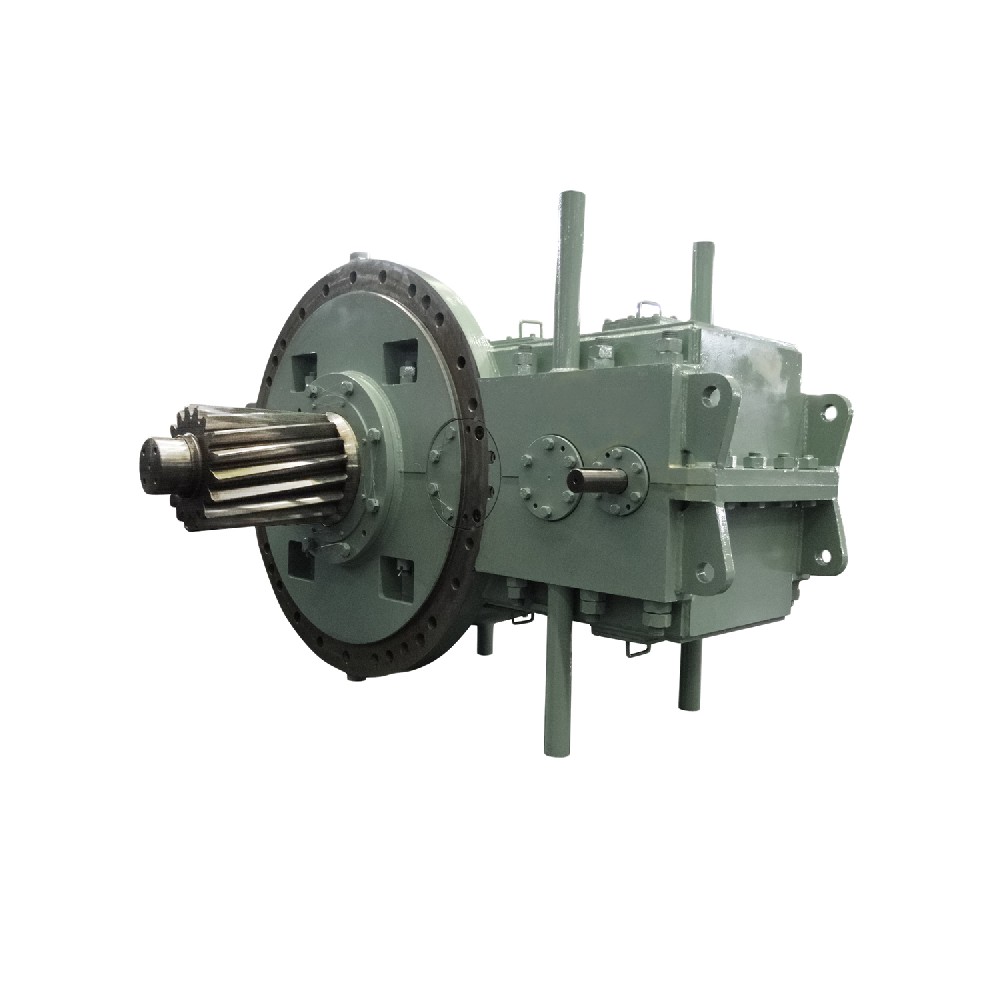

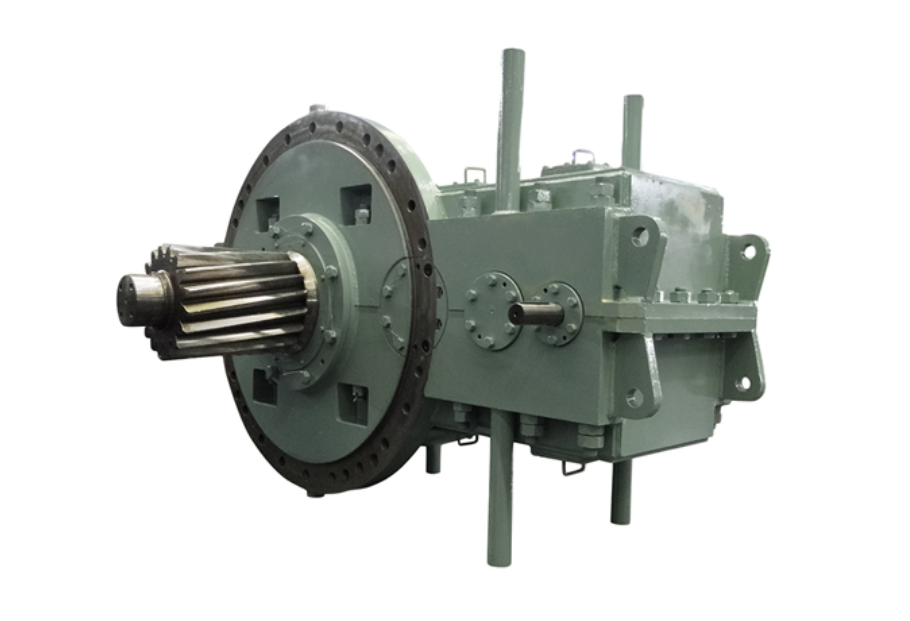

• Sản phẩm được thiết kế đặc biệt để treo thiết bị nghiêng bộ chuyển đổi oxy.

• Bộ truyền động là loại bánh răng trụ song song ba cấp, có răng tôi cứng và răng mềm.

• Bánh răng được chế tạo từ thép hợp kim chất lượng cao với quy trình thấm cacbon và tôi cứng. Độ cứng bề mặt răng đạt HBS269-321. Độ chính xác của bánh răng có thể đạt cấp 7 (GB10095-2001). Bánh răng được chế tạo từ thép hợp kim chất lượng cao với quy trình thấm cacbon và tôi cứng. Độ cứng bề mặt răng đạt HRC57-61. Bánh răng được gia công với biên dạng và bước răng. Độ chính xác của bánh răng có thể đạt cấp 5-6 (GB10095-2001).

• Cấu trúc của bộ truyền động bánh răng nhỏ gọn với nhiều điểm ăn khớp hơn. Nó có thể được sử dụng cho thiết bị nghiêng biến đổi của bộ truyền động cuối, được lắp đặt trên thiết bị nghiêng truyền công suất bằng trục đầu ra. Nó được kết hợp với bộ truyền động bánh răng thứ cấp bằng mặt bích và chốt, đặc biệt thích hợp cho việc đảo chiều của lò chuyển đổi luyện thép cỡ lớn.

• Khi nhiệt độ môi trường dưới 0°C, dầu phải được làm nóng, và khi nhiệt độ môi trường cao hơn 45°C, cần có bộ làm mát.

• Vỏ máy sử dụng cấu trúc nằm ngang và tách rời, dễ sản xuất và bảo trì, đồng thời có vẻ ngoài đẹp mắt. Vỏ máy được chế tạo bằng phương pháp hàn và được bịt kín sau khi hàn. Vỏ máy sẽ được xử lý lão hóa để loại bỏ ứng suất dư sau quá trình gia công thô. Do đó, vỏ máy hầu như không bị biến dạng.

• Bộ truyền động sử dụng phương pháp bôi trơn bằng dầu văng.

Thông số kỹ thuật

Loại: 80 tấn - 200 tấn

Tốc độ đầu vào: ≤1500 vòng/phút

Tỷ lệ: 90~125

Nhiệt độ môi trường: -45°C ~ +45°C

Hướng chạy: hai chiều

Lĩnh vực ứng dụng

Sản phẩm này là một hộp số được thiết kế đặc biệt cho các thiết bị nghiêng treo hoàn toàn được sử dụng trong bộ chuyển đổi oxy.
